用语说明｜人工水晶｜产品信息｜NDK

人工水晶	这是通过水热温差法培育的α型水晶单晶。
As-Grown原石	是培育后未经任何加工的原始人工水晶。
兰巴德原石	是使用#80金刚石砂轮，将 X、Z 面加工至规定尺寸与角度的人工水晶。
Y棒原石	是使用沿Y轴方向的细长棒状种晶培育而成的人工水晶。
Z板原石	是使用沿Y轴方向较长、X轴方向较宽的板状种晶培育成的人工水晶。
异物（包裹体）	指人工水晶中存在的固体含有物的总称，在与人工水晶折射率相近的液体中，通过散射光可以观察到的物质。主要异物是透辉石、辉沸石等。这些异物是在高温高压条件下，由高压釜或培育框中的铁、溶液中的钠以及原料SiO₂等反应生成。
双晶	指一个结晶中，从结晶学角度看有两个或更多结晶，彼此在特定晶面或晶轴上呈对称关系结合而成的晶体。人工水晶中出现的双晶大多为电气性双晶，这种双晶会对人工水晶的形状产生影响，但可通过目视轻易辨别。

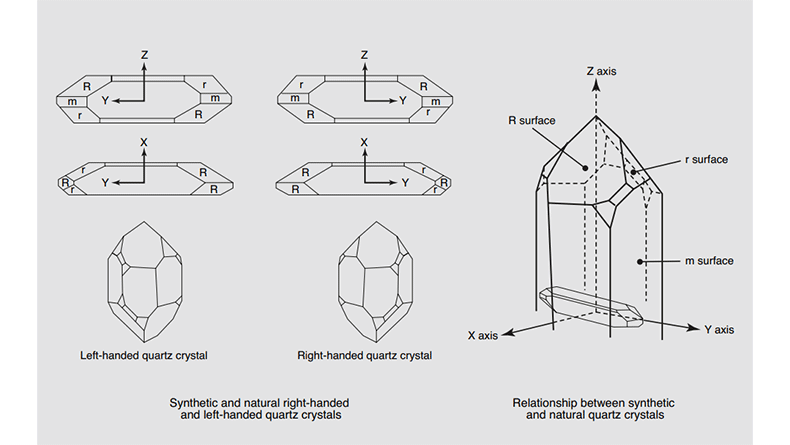

右旋水晶、左旋水晶	水晶分为右旋水晶与左旋水晶，区别在于旋光性不同，其余物理常数完全相同。因此，只要不弄错切割方位，就不会影响作为晶体谐振器的特性。一般使用的为右旋水晶。
区域	表示以种晶为中心生长的区域，有 Z 、+X 、−X 、S 区域。
红外线吸收系数α	人工水晶的红外线吸收系数α是通过红外分光光度计测得的数值。该值由人工水晶红外透过率曲线中3800～3000cm⁻¹ 附近OH基的吸收特性计算得出。一般采用波数 585、3500、3410 cm⁻¹ 的吸收系数。（作为参考，和以往一样，红外Q值也会记载。）
蚀刻通道	在对水晶进行蚀刻时，沿结晶中的线状缺陷形成的管状空洞称为蚀刻通道。在音叉型晶体谐振器或背mesa型晶体谐振器等的水晶加工过程中若包含蚀刻步骤，则特别适合使用蚀刻通道密度低的人工水晶。
